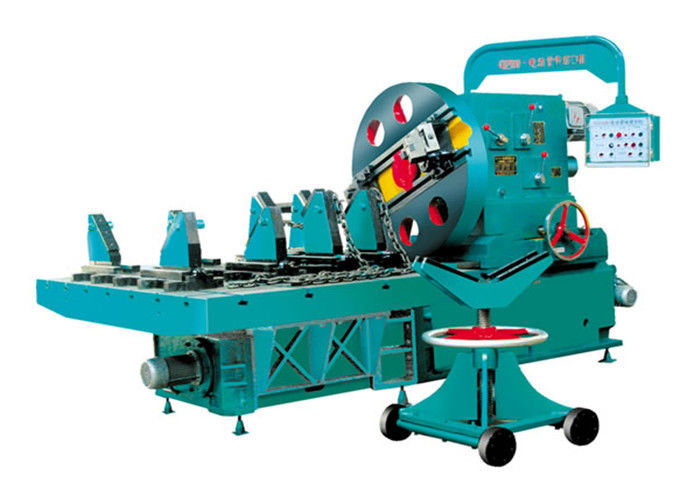

Выравнивать машины локтя ZTW-B скашивая автоматический

Материалы применимые: Сталь углерода, легированная сталь, нержавеющая сталь и криогенная сталь, ect.

Обрабатывая принцип использует механизм left& правый зажимая для того чтобы зафиксировать трубу от левой стороны к правильной стороне. С автоматическими радиальными дифференциальными питанием или осевой подачей. Автоматическое радиальное дифференциальное питание используя филируя агрегатную головку управляет механизмом дифференциала вращения и привода шпинделя фрезера для того чтобы осуществить радиальный метод автоматической обработки башенки. Осевая подача используя динамический напор или аксиальное перемещение шпинделя, управляемые резцом осевой подачи вращая подвергая механической обработке, положение инструмента радиальное не двигает при обработке; после обработки инструмент может автоматически вытянуть.

Форма наклона: U, x, v и двойное v
Резать направление: Радиальный автоматический дифференциал режа питание или осевой полуавтоматный мотор режа питание (частоту входа); Радиальный мотор nc режа питание или осевой мотор nc режа питание
Втягивать направление: Радиальный автоматический мотор втягивая или осевой автоматический мотор втягивая (частота входа); Радиальный мотор nc втягивая или осевой втягивая мотора nc

Управленный мимо: Мотор
Зажимать систему: Часть работы зажата гидравлическим цилиндром & центризовать автоматически
Система кронштейна: Подниматься винта регулируемый
Rev основной оси: Управление скоростью Stepless & переменная частота
Осевое смещение: 80mm (ось принципа) 100mm (голова машины); 150mm (основная ось), 300mm (голова машины)
Угол наклона остатков инструмента: 0° ~45°
Widthwise смещение: ± 50mm; ± 100mm
Система управления: Управление PLC; Управление CNC

Транспортировать систему: Vf конца скашивая транспортируя системы управляемые мотором оборудовано на спереди и сзади сторонах скашивая машины при необходимости.

Типа Фиксированн высокоскоростная машина Eblow численного контроля скашивая
МАШИНА локтя CNC СКАШИВАЯ (PLC)

Особенности представления

Автоматический выравнивать: В конце скашивая машины транспортировать систему оборудованную с подъемным устройством смогл быть обеспечены, что при необходимости отрегулировал автоматически разбивочную высоту локтя, для того чтобы скосить локти с различным диаметром

На-линия представление: Хороший (конструированный согласно на-линии оборудованию производственной линии)
Скашивая скорость: наклон ≤ 5min /pipe (dn200 sch40)
Кислородная разделка кромки под сварку: Резать трубу с другим оборудованием как ленточнопильный станок и после этого подвергать каждый наклон механической обработке.
Качество наклона: Очень хороший
Применение: Для подвергать u или наклоны механической обработке в-образности для количеств труб-штуцеров с тяжелой толщиной стены

Технические параметры
Диаметр локтя применимый: Dn50-400 (Φ 57-426)/dn100-600 () Φ 114-610/dn200-800 (Φ 219-813);
Толщина стены локтя применимая: 4-90mm; 6-180mm
